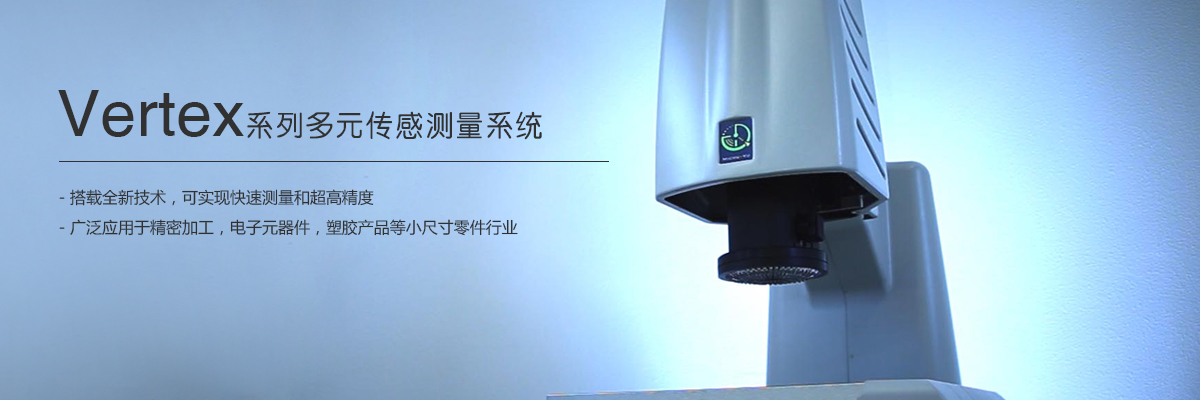

Vertex / 系列多元传感测量系统
Vertex 系列多元传感测量系统搭载全新技术,可实现快速测量和超高精度。广泛应用于精密加工,电子元器件,塑胶产品等小尺寸零件行业,可配备激光传感器,触发式探针或旋转夹具,实现更多复杂,特殊尺寸的测量。
软件方面 配备INSPEC 2.0——Micro-Vu自主研发:简单易用,专有的寻边检测算法,可编辑式照明控制和校准,多传感器集成系统,全自动校准,清晰直观的用户界面结合了完整的几何功能。
硬件方面 搭载的是可定制化光学变焦系统(+3倍数字变焦),高级LED照明系统,手持式控制器;全自动校准包括:工作台非线性补偿,光学镜头非线性补偿和残留误差校准;并拥有与工作站计算机的单个USB连接。
● 技术参数
❖ 光学参数
光学 参数 代号 |
光学变焦倍数 |
综合倍率 |
U 系列 |
36:1 |
~15x - 540x |
相机 参数 代号 |
色彩 |
分辨率 |
C 系列 |
数码彩色 |
高分辨率 |
M 系列 |
数码黑白 |
高分辨率 |
伺服驱动 + 光学变焦图像缩放 |
||
即时数码图像缩放 |
❖ 照明系统
- 表面光 / 轮廓光 / 同轴光源
- 环形灯光 / 扇形灯光 / 环扇组合
- 灯光照射角度范围:25°~ 90°
- 全自动算法增强图像边界
- 超长寿命 LED 灯/实测使用寿命约 10,000 小时
- INSPEC 软件内嵌灯光校准控制
❖ 设备规格
型号 |
整体尺寸 |
测量范围 |
XY轴精度 |
Z轴精度 |
最小分辨率 |
工作台承重 |
Vertex 261 |
606*808*1033 mm |
250*160x160 mm |
2.0+L/250 |
2.0+L/200 |
0.1um |
10Kg |
Vertex 341 |
718*1084x1029 mm |
315*315*160 mm |
2.6+L/175 |
3.0+L/150 |
0.1um |
10Kg |
Vertex 342 |
718*1084*1208 mm |
315*315*160 mm |
2.6+L/175 |
3.0+L/100 |
0.1um |
10Kg |
说明: 精度单位为微米;长度L单位为毫米。工作台承重基于均匀分布的负载。
