机械概述

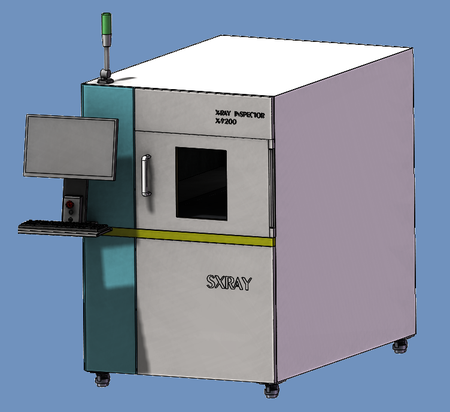

X-9200 超大尺寸XRAY 设备
主要功能
可检测 1200* 580MM 的部件及产品.
可6轴联动
X光管和探测器可以沿Z轴方向移动
可以检测低于2.5um的缺陷 软件设置电压与电流 方便维护,
使用寿命长 可以控制载物台X-Y方向运动的速度
操作简单,操作人员的培训时间短 可编辑的检测程序
适合大批量检测 可360 观测
半自动辨别OK/NG产品 超大导航窗口,
鼠标点击即可将载物台移动到所指位置
检测重复性精度高 可容纳各种大尺寸的样品 允许独特的视角检测样品
规格参数
项目
内容
设备型号 X-9200
X-RAY发射管 光管类型 封闭式X光管
最大管电压 110kV
最大管电流 0.8mA
焦斑大小 5 um
放大倍率 几何倍率:150X
系统倍率:1500
探测器 图像速度 35 fps
分辨率 1500*1500

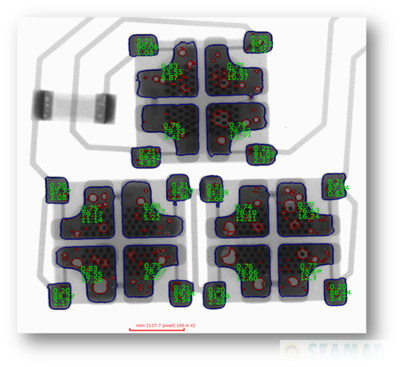

倾斜角度 轻易检测LED 空洞虚焊
机柜规格 载物台大小 1200mm*580mm
外形尺寸 长:1700mm,宽:1130mm,高:1550mm 设备净重 1480kg
输入电压 AC 110-220V (+10%)(国际通用之供电方式)
X射线泄露量 ≤1 u Sv/h

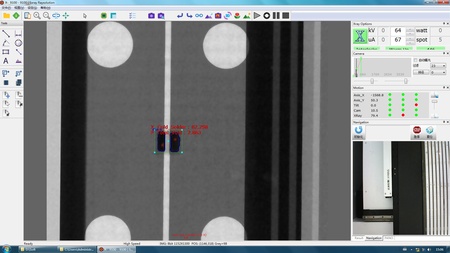

操作系统 Windows 7
整机功率 1.5Kw
