简介:
特点
• 达到 IP65 尘/水防护标准 (331 系列)。

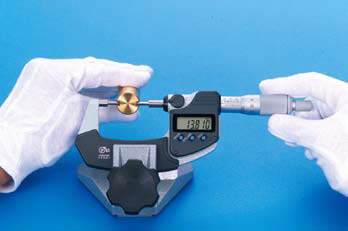

• 测砧和心轴都带有一个小直径测头,可用于测量花键轴、槽和键沟。
• 棘轮锁定装置可保持恒定测力。
• 带有SPC 数据输出(331 系列)。
技术参数
精度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005"/0.001mm
分度值**: 0.01mm, .001" 或 .0001"
平面度: 0.3μm/.000012"
平行度: (2+R/100)μm, R 为最大测量范围 (mm)
[.00008"+.00004(R/4)]" R 为最大测量范围
(inch) 小数圆整
测量面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
尘/水防护等级*: 达到 IP65 防护标准
* 数显型 ** 普通型
数显型功能
原点设置、调零、数据保持、自动电源开/关、数据输出、英制/公制转换(英制/公制型)
警告: 低电压、计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据开关 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
性能参数
公制型 数显型
测量范围 |
货号 |
精度 |
备注 |
0 - 25mm |

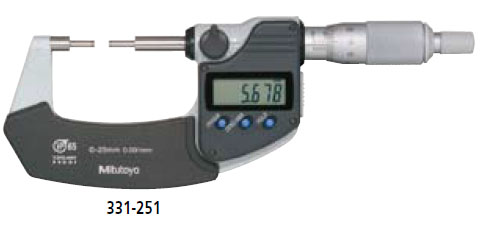

331-251 |
±2µm |
A 型 |
331-261 |
±2µm |
B 型 |
|
25 - 50mm |
331-252 |
±2µm |
A 型 |
331-262 |
±2µm |
B 型 |
|
50 - 75mm |
331-253 |
±2µm |
A 型 |
331-263 |
±2µm |
B 型 |
|
75 - 100mm |
331-254 |
±3µm |
A 型 |
331-264 |
±3µm |
B 型 |
英制/公制型 数显型
测量范围 |
货号 |
精度 |
备注 |
0 - 1" |
331-351 |
±.0001" |
A 型 |
331-361 |
±.0001" |
B 型 |
|
1" - 2" |
331-352 |
±.0001" |
A 型 |
331-362 |
±.0001" |
B 型 |
|
2" - 3" |
331-353 |
±.0001" |
A 型 |
331-363 |
±.0001" |
B 型 |
|
3" - 4" |
331-354 |
±.00015" |
A 型 |
331-364 |
±.00015" |
B 型 |
公制型 机械计数型
测量范围 |
货号 |
精度 |
备注 |
0 - 25mm |
131-115 |
±3µm |
A 型 |
英制型 机械计数型
测量范围 |
货号 |
精度 |
备注 |
0 - 1" |
131-166* |
±.00015" |
A 型 |
* .0001" 读数可在游标上获得
公制型
测量范围 |
货号 |
精度 |
备注 |
0 - 25mm |

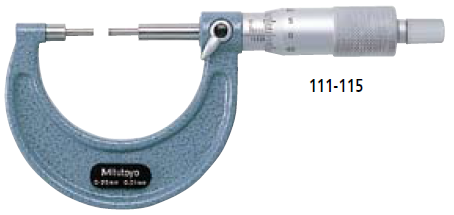

111-115 |
±3µm |
A 型 |
111-215 |
±3µm |
B 型 |
|
25 - 50mm |
111-116 |
±3µm |
A 型 |
50 - 75mm |
111-117 |
±3µm |
A 型 |
75 - 100mm |
111-118 |
±4µm |
A 型 |
100 - 125mm |
111-119 |
±4µm |
A 型 |
125 - 150mm |
111-120 |
±4µm |
A 型 |
150 - 175mm |
111-121 |
±5µm |
A 型 |
175 - 200mm |
111-122 |
±5µm |
A 型 |
200 - 225mm |
111-123 |
±5µm |
A 型 |
225 - 250mm |
111-124 |
±6µm |
A 型 |
250 - 275mm |
111-125 |
±6µm |
A 型 |
275 - 300mm |
111-126 |
±6µm |
A 型 |
英制型
测量范围 |
货号 |
精度 |
备注 |
0 - 1" |
111-166* |
±.00015" |
A 型 |
* .0001" 读数可在游标上获得

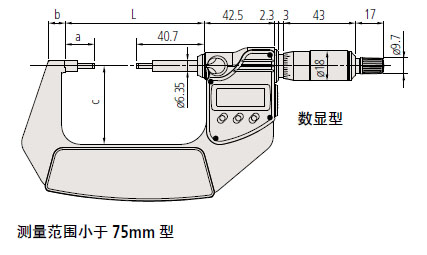

尺寸
测量范围 |
L |
a |
b |
c |
0 - 25mm* |
58.2 |
17.5 |
7.3 |
32 |
25 - 50mm* |
83.2 |
17.5 |
10.1 |
47 |
50 - 75mm* |
108.2 |
17.5 |
11.5 |
60 |
0 - 25mm |
55 |
17.5 |
10 |
38 |
25 - 50mm |
80 |
17.5 |
12 |
49 |
50 - 75mm |
105 |
17.5 |
14 |
60 |
* 数显型

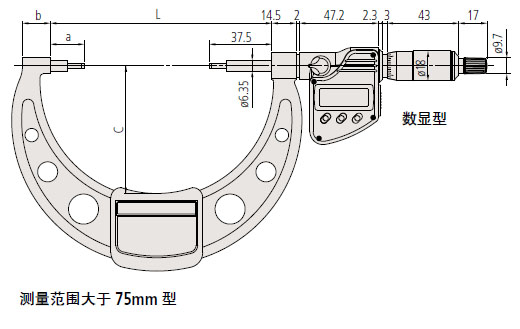

测量范围 |
L |
a |
b |
c |
75 - 100mm* |
132.8 |
20.3 |
16.7 |
76 |
75 - 100mm |
132.8 |
20.3 |
17 |
79 |
100 - 125mm |
158.2 |
20.7 |
19 |
94 |
125 - 150mm |
183.6 |
21.1 |
20 |
106 |
150 - 175mm |
208.8 |
21.3 |
19 |
118 |
175 - 200mm |
234.2 |
21.7 |
18 |
130 |
* 数显型
