带表卡尺505系列

简介:

特点

• 全新表盘移动设计,可实现极平稳地滑行并具有良好的防震保护功能。

• 滑行表面镀钛,经久耐用 (不包括 0-300mm 0-12" ),经过 100,000 次滑行试验,无磨损现象。

• 可测量外径、内径、深度和阶差。

• 滑块上装有锁紧螺钉。

• 特殊型号带有硬质合金头外径和内径量爪。

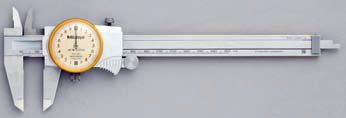

                                       505-671

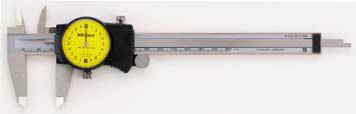

                                      505-681

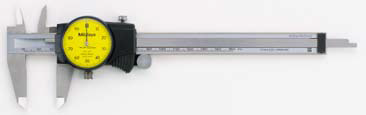

                                     505-673

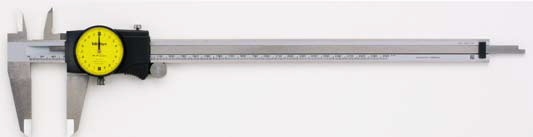

                                     505-683


技术参数

精度: 参见性能参数

表盘读数: 参见性能参数

镀钛型



磨损 :0μm


常规型



磨损 :4μm


性能参数
公制型

测量范围

货号

精度

分度值

备注

0 - 100mm

505-680

±0.015mm

0.01mm, 1mm/

0 - 150mm

505-671 / 505-683*

±0.03mm

0.02mm, 2mm/

0 - 150mm

505-707

±0.03mm

0.02mm, 2mm/

用于外径测量的硬质合金头量爪

0 - 150mm

505-711

±0.03mm

0.02mm, 2mm/

用于外径和内径测量的硬质合金头量爪

0 - 150mm

505-681 / 505-685*

±0.02mm

0.01mm, 1mm/

0 - 200mm

505-672 / 505-684*

±0.03mm

0.02mm, 2mm/

0 - 200mm

505-682 / 505-686*

±0.03mm

0.01mm, 1mm/

0 - 300mm

505-673

±0.04mm

0.02mm, 2mm/

* 镀银型

英制型

测量范围

货号

精度

分度值

备注

0 - 4"

505-674

±.001"

.001", .1"/

0 - 6"

505-675 / 505-689*

±.001"

.001", .1"/

0 - 6"

505-708

±.001"

.001", .1"/

用于外径测量的硬质合金头量爪

0 - 6"

505-712

±.001"

.001", .1"/

用于外径和内径测量的硬质合金头量爪

0 - 8"

505-676 / 505-690*

±.002"

.001", .1"/

0 - 8"

505-709

±.002"

.001", .1"/

用于外径测量的硬质合金头量爪

0 - 8"

505-713

±.002"

.001", .1"/

用于外径和内径测量的硬质合金头量爪

0 - 12"

505-720

±.002"

.001", .2"/

0 - 12"

505-677*

±.002"

.001", .1"/

0 - 12"

505-721

±.002"

.001", .2"/

用于外径测量的硬质合金头量爪

0 - 12"

505-710*

±.002"

.001", .1"/

用于外径测量的硬质合金头量爪

0 - 12"

505-714*

±.002"

.001", .1"/

用于外径和内径测量的硬质合金头量爪

* 镀银型

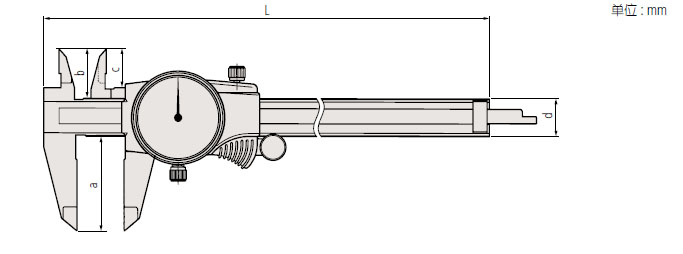

尺寸

测量范围

L

a

b

c

d

0 - 100mm

180

40

21

16.5

16

0 - 150mm

231

40

21

16.5

16

0 - 200mm

288

50

24.5

20

16

0 - 300mm

403

64

27.5

22

20
