简介：
特点
• 大型清晰的液晶读数显示。
• 可通过 ZERO/ABS 键在任意滑块位置调零，以便步进比较测量结果。此开关也能返回绝对原点 (ABS) 坐标位置并显示距离原点 (通常为量爪闭合点) 的实际位置。
• 可提供数据保持装置 (959143) 选件。
• 可提供带有硬质合金头量爪的卡尺。

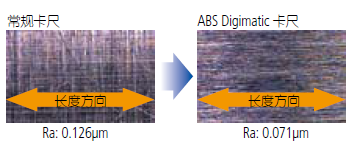

高质量的主尺表面光洁度使移动更平滑
技术参数
精度: ±0.02mm (测量范围小于等于200mm 型号)
±0.03mm (测量范围小于等于300mm 型号)
±0.05mm (测量范围小于等于600mm 型号)
±0.07mm (测量范围小于等于1000mm 型号)(不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
重复精度: 0.01mm
显示: 液晶显示
长度标准: ABSOLUTE 静电电容线性编码器
最大响应速度: 无极限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为 3.5 年
功能
原点设置、调零、数据输出、英制／公制转换 (英制／公制型)
警告: 低电压、计算错误
选件
959143: 数据保持装置
959149: 带有数据开关的SPC 电缆(1m)
959150: 带有数据开关的SPC 电缆(2m)
02AZD790C: 用于U-WAVE 带有数据开关的SPC 电缆(160mm)
性能参数
公制型
|
测量范围 |
货号 |
深度测量杆 |
拇指调节滚轮 |
备注 |
|

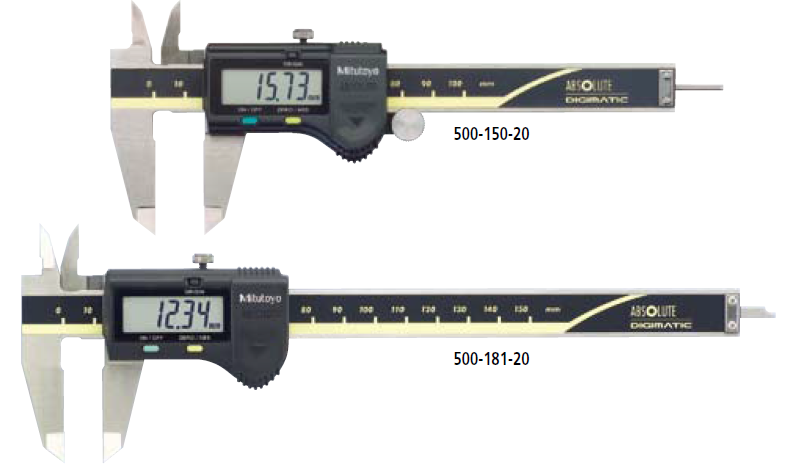

0 - 100mm |
500-150-20 |
ø1.9mm杆 |
带有拇指调节滚轮 |
— |
|
0 - 100mm |
500-180-20* |
ø1.9mm杆 |
— |
— |
|
0 - 150mm |
500-151-20 |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 150mm |
500-154-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 150mm |
500-155-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 150mm |
500-158-20 |
ø1.9mm杆 |
带有拇指调节滚轮 |
— |
|
0 - 150mm |
500-181-20* |
薄片 |
— |
— |
|
0 - 200mm |
500-152-20 |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 200mm |
500-156-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 200mm |
500-157-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 200mm |
500-182-20* |
薄片 |
— |
— |
|
0 - 300mm |
500-153 |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 450mm |
500-500-10 |
— |
— |
— |
|
0 - 600mm |
500-501-10 |
— |
— |
— |
|
0 - 1000mm |
500-502-10 |
— |
— |
— |
* 不带SPC 数据输出
英制／公制型
|
测量范围 |
货号 |
深度测量杆 |
拇指调节滚轮 |
备注 |
|
0 - 4" |
500-170-20 |
ø3/40"杆 |
带有拇指调节滚轮 |
— |
|
0 - 4" |
500-195-20* |
ø3/40"杆 |
带有拇指调节滚轮 |
— |
|
0 - 6" |
500-171-20 |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 6" |
500-174-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 6" |
500-175-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 6" |
500-178-20 |
ø3/40"杆 |
带有拇指调节滚轮 |
— |
|
0 - 6" |
500-196-20* |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 6" |
500-159-20* |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 6" |
500-160-20* |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 8" |
500-172-20 |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 8" |
500-176-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 8" |
500-177-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 8" |
500-197-20* |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 8" |
500-163-20* |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 8" |
500-164-20* |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 12" |
500-173 |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 12" |
500-167 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
|
0 - 12" |
500-168 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 12" |
500-193* |
薄片 |
带有拇指调节滚轮 |
— |
|
0 - 12" |
500-165* |
薄片 |
— |
用于外径测量的硬质合金头量爪 |
|
0 - 12" |
500-166* |
薄片 |
— |
用于外径和内径测量的硬质合金头量爪 |
|
0 - 18" |
500-505-10 |
— |
— |
— |
|
0 - 24" |
500-506-10 |
— |
— |
— |
|
0 - 40" |
500-507-10 |
— |
— |
— |
* 不带SPC 数据输出

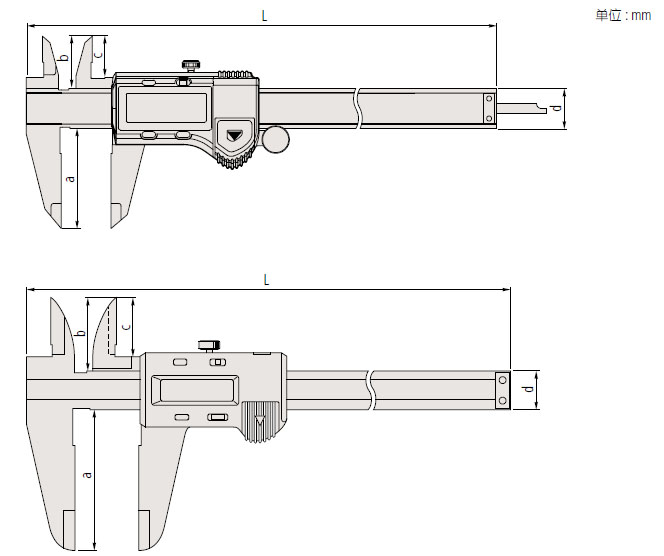

尺寸
|
测量范围 |
L |
a |
b |
c |
d |
|
0 - 100mm/0 - 4" |
182 |
40 |
21 |
16.5 |
16 |
|
0 - 150mm/0 - 6" |
233 |
40 |
21 |
16.5 |
16 |
|
0 - 200mm/0 - 8" |
290 |
50 |
24.5 |
20 |
16 |
|
0 - 300mm/0 - 12" |
404 |
64 |
27.5 |
22 |
20 |
|
测量范围 |
L |
a |
b |
c |
d |
|
0 - 450mm/0 - 18" |
630 |
90 |
47 |
38 |
25 |
|
0 - 600mm/0 - 24" |
780 |
90 |
47 |
38 |
25 |
|
0 - 1000mm/0 - 40" |
1240 |
130 |
61 |
50 |
32 |
